机器指令
概述
机器指令：机器能够识别并执行的命令
指令字：代表指令的一组二进制代码信息
指令字长：指令字中二进制代码的位数
指令集：一台计算机中的所有机器指令的集合
指令系统的研究主要包括数据表示、寻址方式和指令三方面的内容
指令系统应该满足的要求：
- 完备性：指令齐全，编程方便
- 高效性：占内存少，运行速度快
- 规整性：指令与运算规则统一
- 兼容性：向上兼容
对计算机系统来说：
- 指令是程序设计的最小单位
- 指令是硬件设计的依据
- 指令是软件和硬件的接口
机器指令
指令的一般格式
形如
| 操作码字段 | 地址码字段 |
|---|---|
操作码
操作码反映了机器做什么操作
- 长度固定：用于指令字长较长的情况
- 长度可变：操作码分散在指令字的不同字段中
地址码
地址码用来指出操作数的地址（源操作数、目的操作数、下一条指令的地址）
设指令字长32位，操作码固定8位
四地址
| OP | $A_1$ | $A_2$ | $A_3$ | $A_4$ |
|---|---|---|---|---|
$A_{1-4}$ 每个占6字节
$A_1$第一操作数地址
$A_2$第二操作数地址
$A_3$结果地址
$A_4$下一条指令的地址
$(A_1)OP(A_2)\rightarrow A_3$
四次访存，寻址范围$2^6=64$
三地址
用PC去代替四地址的$A_4$
| OP | $A_1$ | $A_2$ | $A_3$ |
|---|---|---|---|
$A_{1-3}$ 每个占8字节
$A_1$第一操作数地址
$A_2$第二操作数地址
$A_3$结果地址
$(A_1)OP(A_2)\rightarrow A_3$
还是四次访存，但是寻址范围变成$2^8=256$
二地址
把$A_3$用$A_1$或者$A_2$代替
| OP | $A_1$ | $A_2$ |
|---|---|---|
$A_1,A_2$每个占12字节
$(A_1)OP(A_2)\rightarrow A_1$ 或者 $(A_1)OP(A_2)\rightarrow A_2$
仍然是4次访存，寻址范围是$2^12=4K$
如果把结果存入ACC（累加器），则变成3次访存
一地址
| OP | $A_1$ |
|---|---|
$A_1$占24位
$(ACC)OP(A_1)\rightarrow ACC$
2次访存，寻址范围是$2^24=16M$
零地址
即没有地址码的意思
指令字长
指令字长决定于：
操作码的长度
操作数地址的长度
操作数地址的个数
指令字长固定
指令字长=存储字长=机器字长
指令字长可变
按字节的倍数变化
操作数类型和操作种类
操作数类型
| 地址 | 无符号整数 |
|---|---|
| 数字 | 定点数、浮点数、十进制数 |
| 字符 | ASCII码 |
| 逻辑数 | 逻辑运算 |

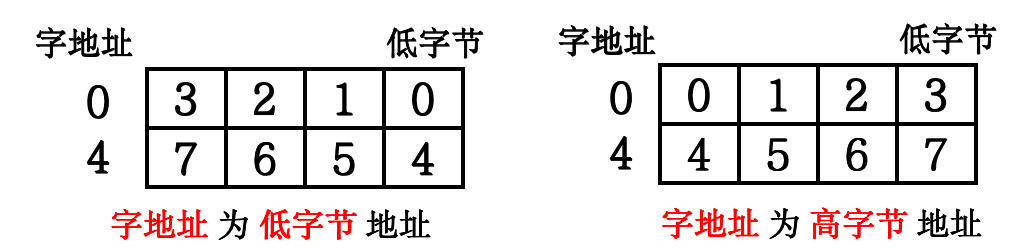

数据在存储器中的存放方式
下图
操作类型

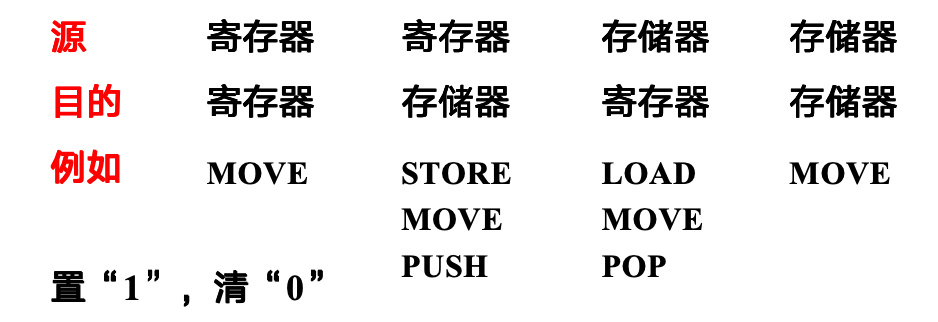

数据传送

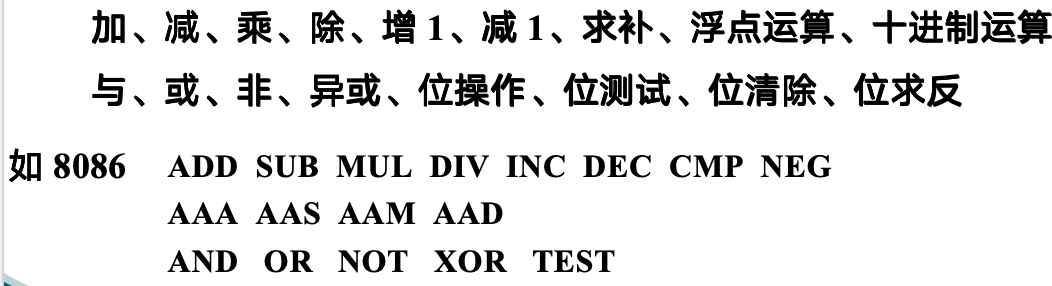

算数逻辑操作
移位操作
算数移位
逻辑移位
循环移位(带进位和不带进位)
转移
无条件转移 JMP
条件转移
- 结果为零转 JZ （Z=1）
- 结果溢出转 JO（O=1）
- 结果有进位转 JC（C=1）
- 跳过一条指令 SKP

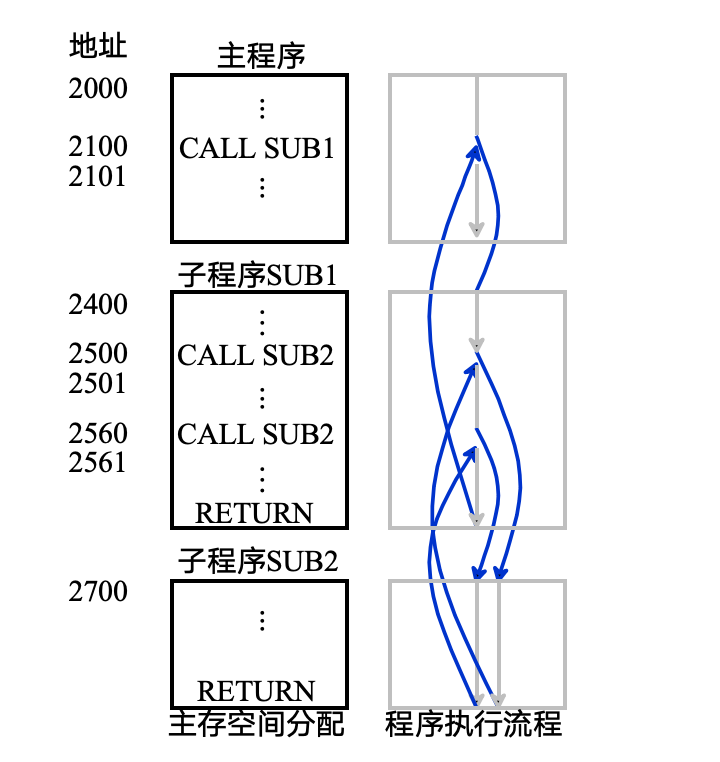

调用和返回
陷阱（Trap）与陷阱指令
意外事故中断
一般是不给用户直接使用的，出现事故的时候由CPU自动产生并执行

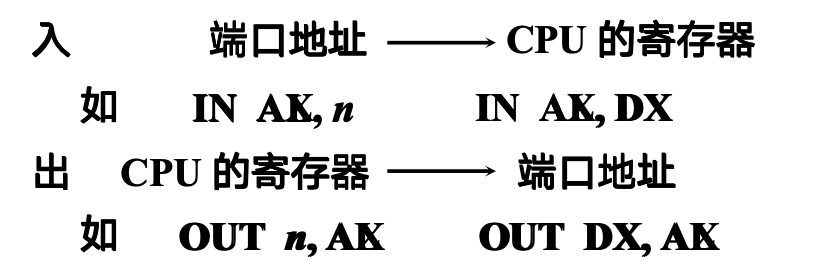

输入输出
寻址方式
寻址方式的定义
确定本条指令的操作数地址和下一条欲执行指令的指令地址
寻址方式分为
- 指令寻址
- 数据寻址
指令寻址
顺序寻址 $(PC)+1 \rightarrow PC$

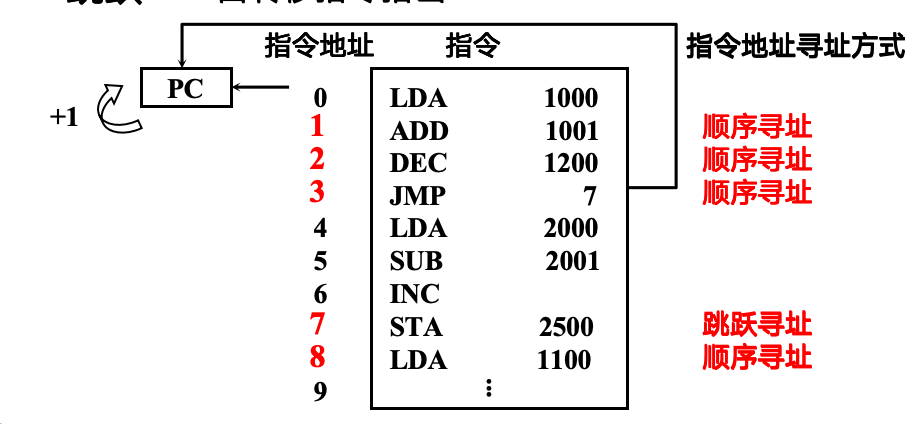

跳跃 由转移指令指出，见下图
数据寻址
| 操作码 | 寻址特征 | 形式地址A |
|---|---|---|
形式地址 指令字中的地址
有效地址 操作数的真实地址
约定 指令字长=存储字长=机器字长
立即寻址
形式地址A就是操作数
| OP | # | A |
|---|---|---|
指令执行阶段不访存
A的位数限制了立即数的范围
直接寻址
EA=A 有效地址由形式地址直接给出
- 执行阶段访问一次存储器
- A的位数决定了该指令操作数的寻址范围
- 操作数的地址不易修改（必须修改A才能修改）

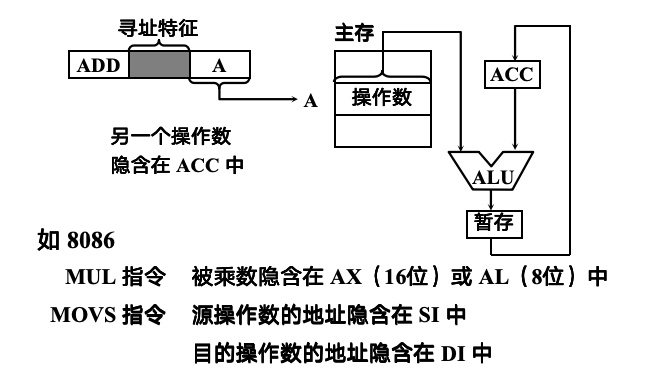

隐含寻址
操作数地址隐含在操作码中
指令字中少了一个地址字段，可以缩短指令字长

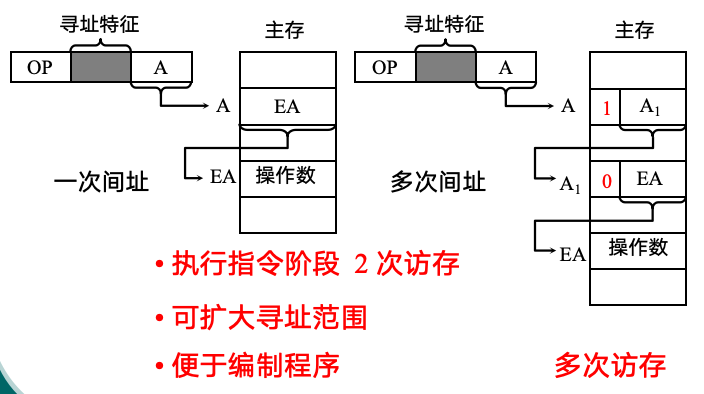

间接寻址
EA=(A) 有效地址由形式地址间接提供

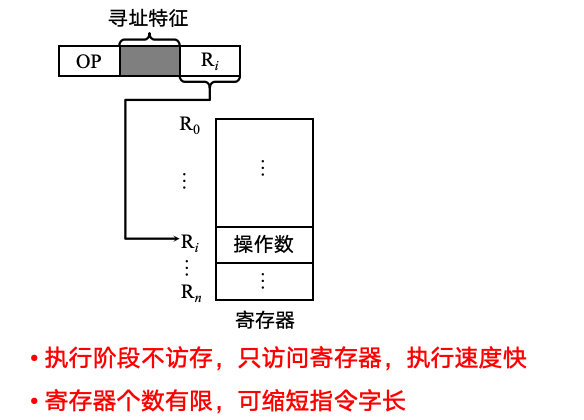

寄存器寻址
EA=$R_i$
有效地址即寄存器编号

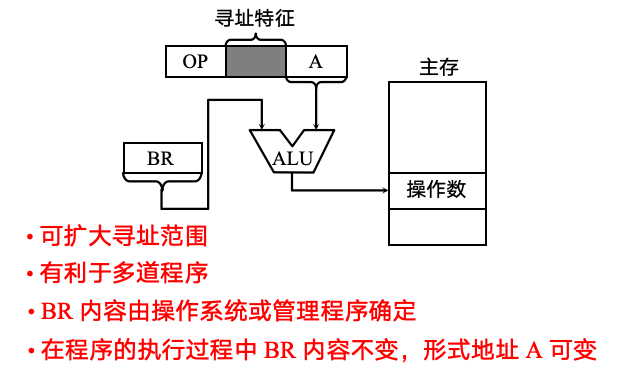

基址寻址
采用专用寄存器作基址寄存器
EA=(BR)+A BR为基址寄存器

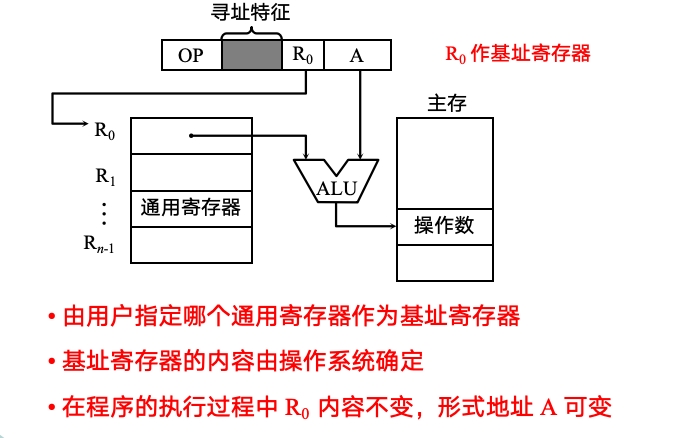

采用通用寄存器作基址寄存器
逻辑地址和物理地址

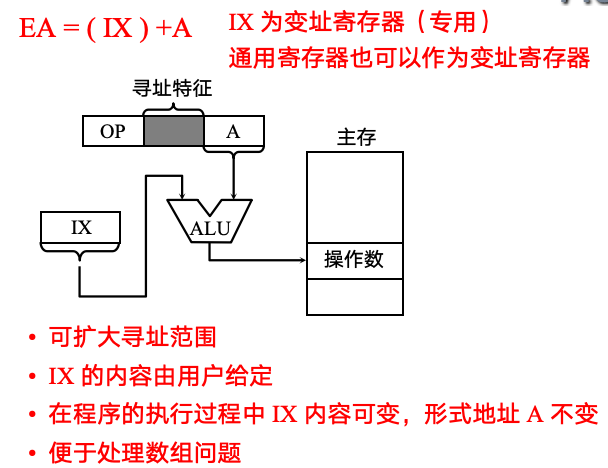

变址寻址

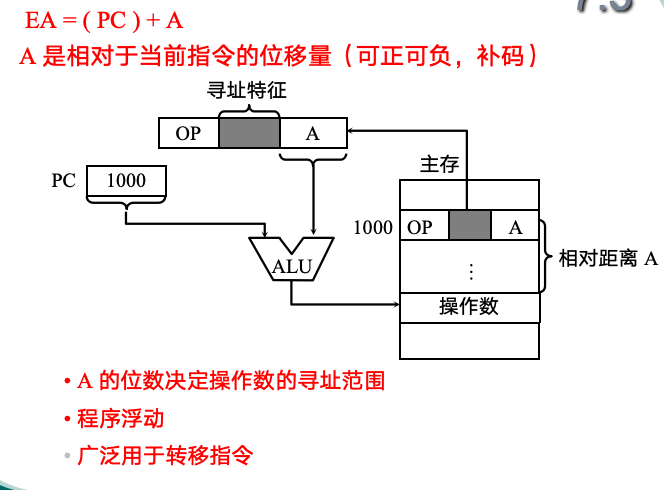

相对寻址

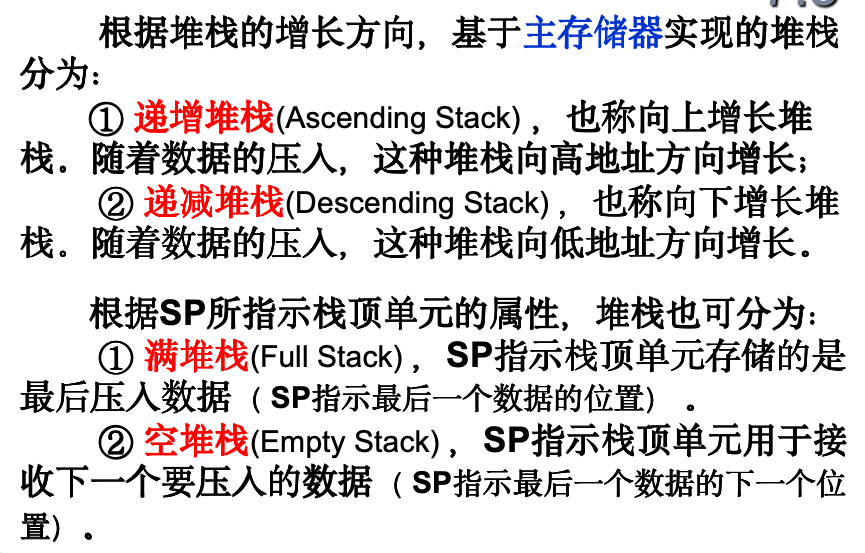

堆栈寻址
软件堆栈的三个优点
可以有较大的深度
可以设置多个堆栈
除了专门的堆栈指令PUSH和POP，还可以用任何访问主存的指令来访问堆栈中的数据
